　　観測機器

　　このセクションには、当プロジェクトで使用している観測機器、計測機器の計器特性が含まれています。
　　さらに詳細な計器特性を得たい場合は、メーカーのHP等を閲覧して下さい。

　・東京測振　 ・東京測器研究所

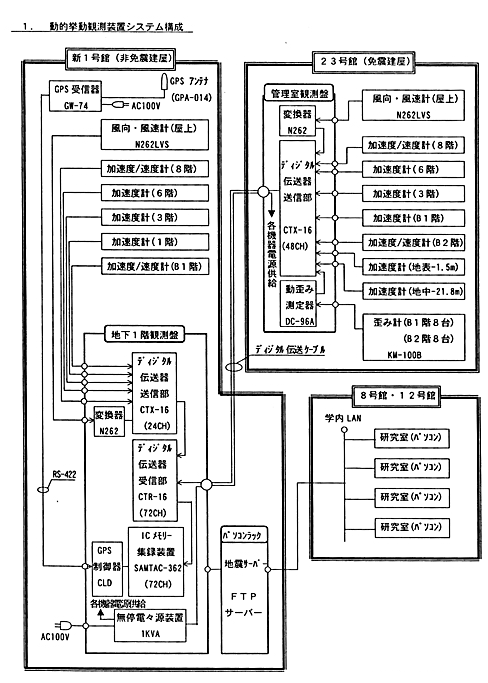

　・動的挙動観測装置システム構成図


サーボ型加速度計

　・SV-255T
　・SV-355T
　・VSE-355EI　　　　仕様一覧


ＳＶ−２５５Ｔ


　形　　　　　式　　ＳＶ−３５５Ｔ、ＳＶ−２５５Ｔ　

　測定周波数範囲　　DC〜100Hz

　測　定　方　法　　(SV-355T)　水平×２、上下×１

　　　　　　　　　　(SV-255T)　水平×２

　測　定　範　囲　　±2000gal

　感　　　　　度　　5V／1000gal

　出　力　抵　抗　　1000Ω

　最大出力電圧　　　±11V

　直　　線　　性　　フルスケールの0.03％

　分　　解　　能　　0.001gal以下(0.0001gal)

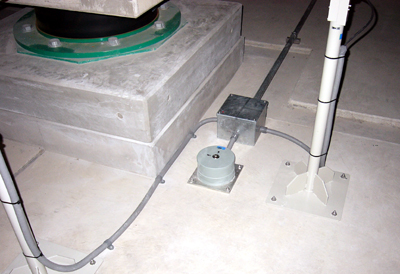

写真.　ＳＶ−２５５Ｔ

　減　衰　定　数　　ｈ＝60〜70％

　供　給　電　圧　　±15VDC

  消　費　電　流　　40mA MAX

　横　　感　　度　　0.003 G/G

　感度の温度係数　　0.02％／℃

検　定　コ　イ　ル　　　3.5μA/gal

　零度変動の温度係数　　0.05％／℃以内

　アレ ス タ ー    定格電圧18V、衝撃波電流耐量5KV,100A

　使用温度範囲　　　-20℃〜60℃

　許容最大加速度　　30G (0.1sec以内)

  外　形　寸　法　　φ172 × 98mm

　完全気密構造　　　耐水圧　30kg/cm3

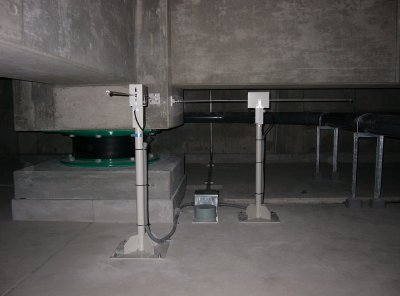

相対変位計

　・DP-500

ＤＰ−５００


　品　　　　　名　　相対変位計

　形　　　　　式　　ＤＰ−５００

　検　　出　　部　　ポテンションメータ　10KΩ

　基　本　感　度　　変位・・・±10V/±550mm

　　　　　　　　　　角度・・・±10V/±150度

　測　定　範　囲　　±550mm

　応答 周 波 数　　CD〜30Hz

　最小 分 解 能　　１mm

　専用 増 幅 器　　ＡＬ−１０Ｂ 型

　供　給　電　源　　DC±10V    16mA

　使用温度範囲　　　0〜50℃
ひずみ測定器

　・KM-100B
　・DC-96A



マルチチャンネル震度計


　・VIP−9H-12



　　静ひずみ測定器　データロガー

　・TDS-102
